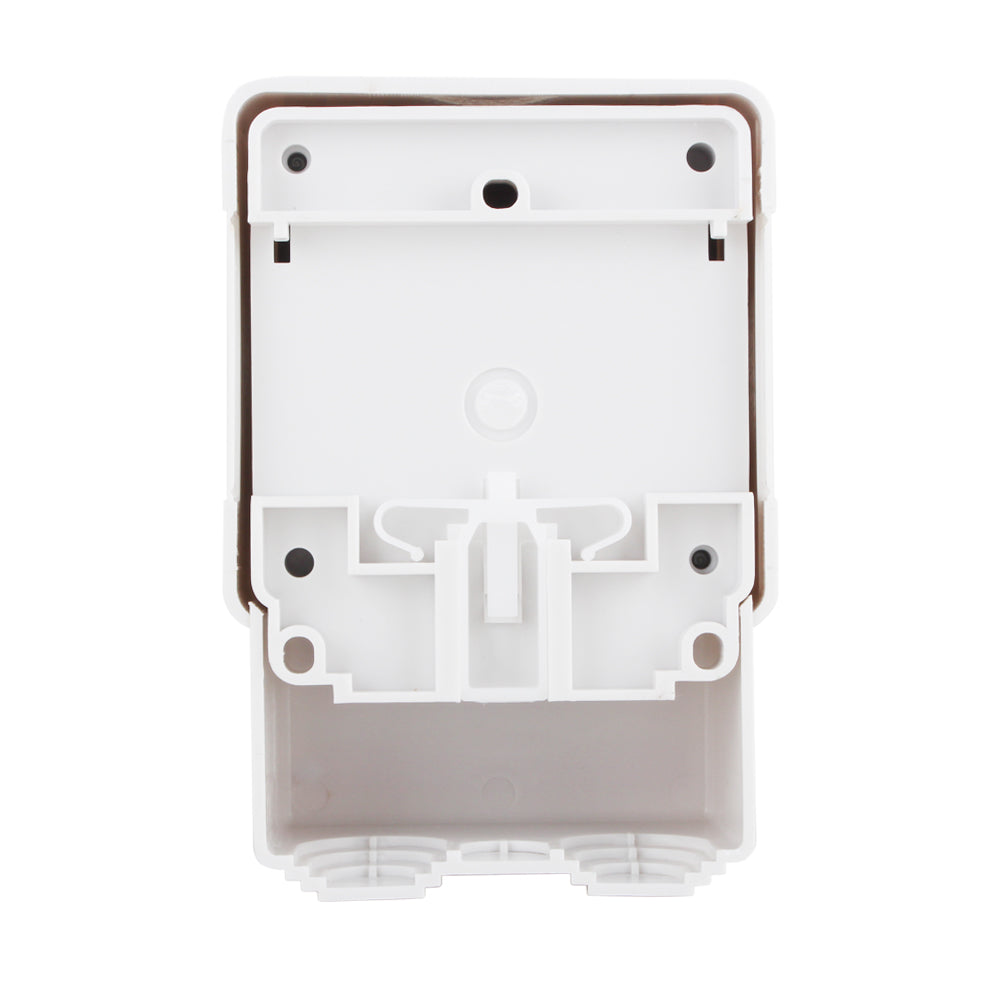

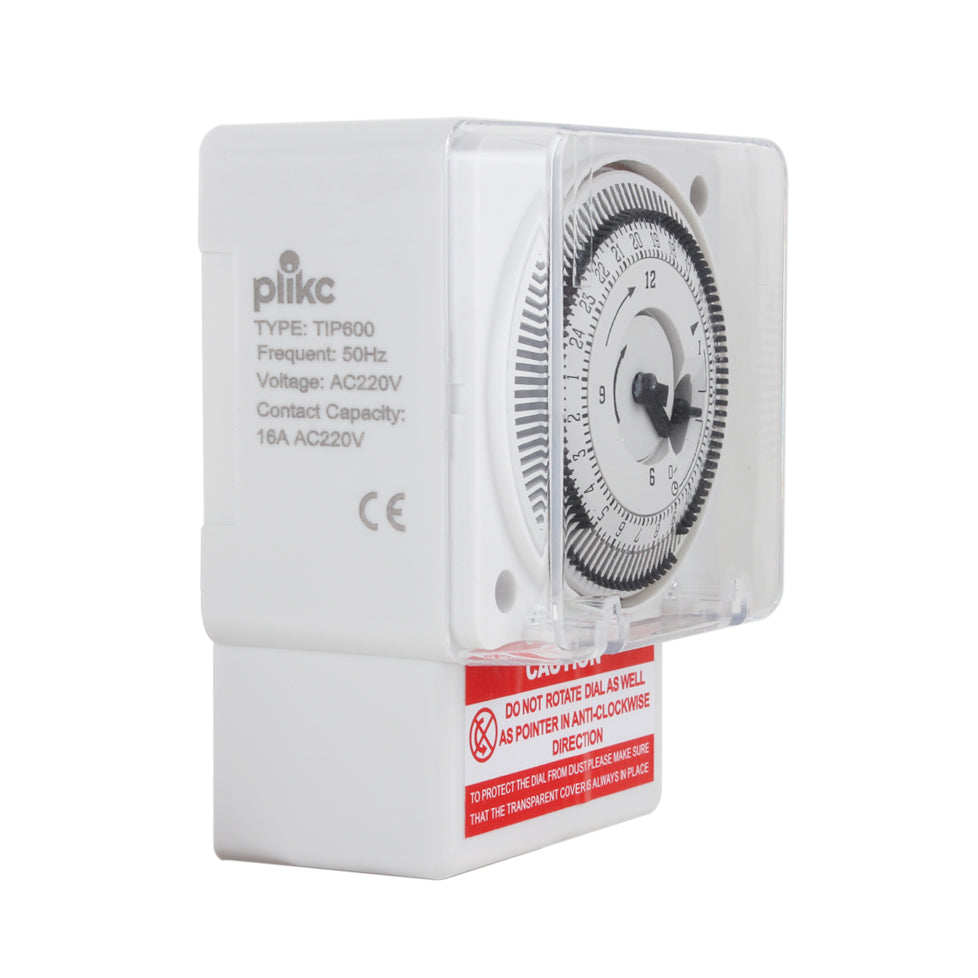

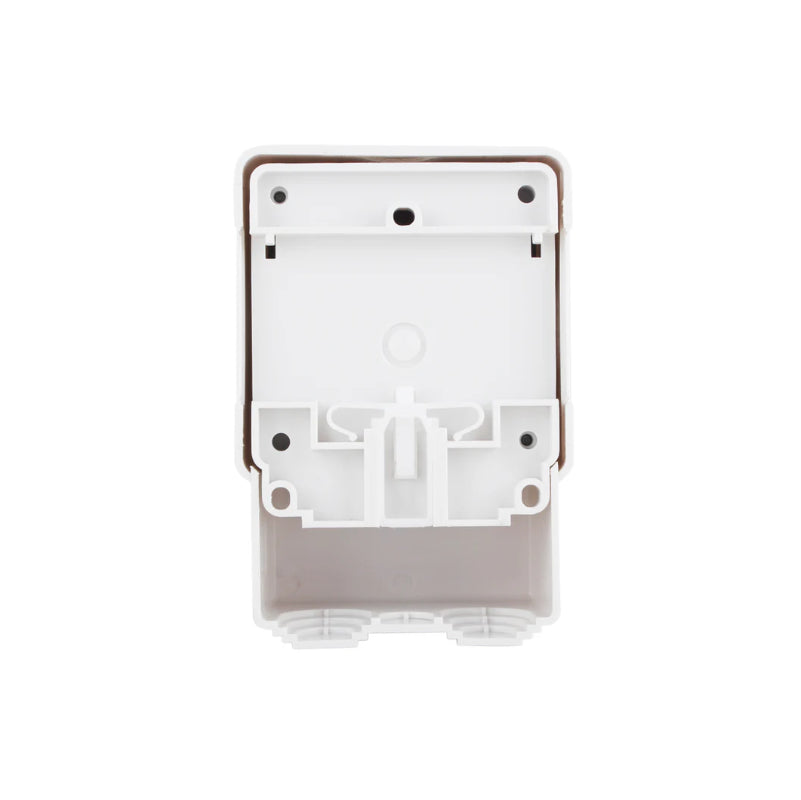

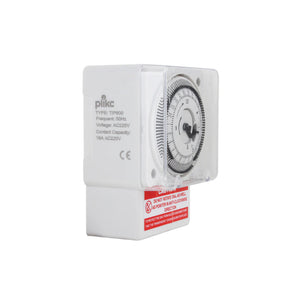

Il Plikc TIP600 è un interruttore orario elettromeccanico giornaliero progettato per la gestione automatica di carichi elettrici tramite programmazione meccanica a cavalieri. Il dispositivo integra un contatto in scambio (1 NO/NC) con portata fino a 16(4)A a 250V, consentendo il comando di diversi tipi di utenze elettriche come illuminazione, impianti di ventilazione o apparecchiature elettriche programmate. Può essere installato su guida DIN oppure fissato a parete, offrendo flessibilità nelle installazioni sia in quadri elettrici sia in applicazioni civili o industriali.

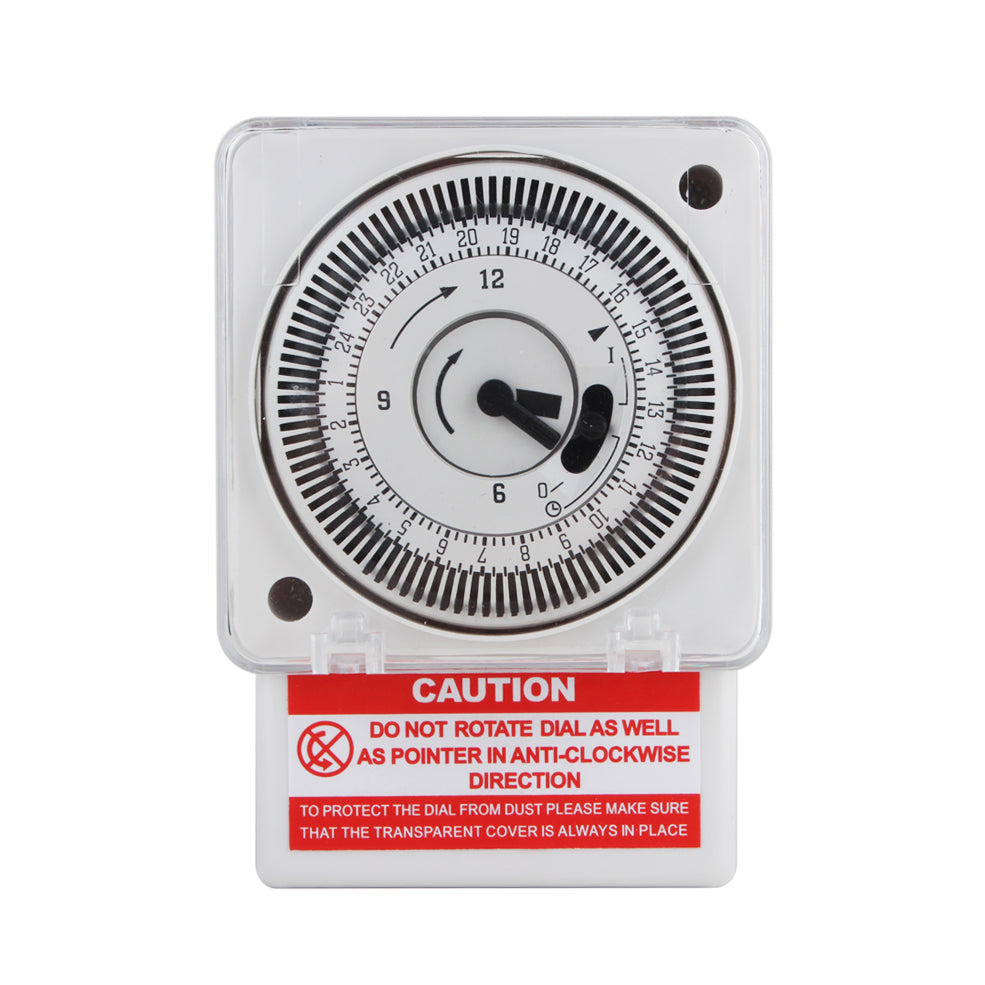

Il timer è alimentato a 110/230V AC con frequenza 50/60 Hz e utilizza un quadrante meccanico programmabile tramite cavalieri, che permettono di impostare gli intervalli di funzionamento con una risoluzione minima di 15 minuti. Ogni cavaliere corrisponde a un intervallo temporale di 15 minuti e determina la durata della fase di attivazione del carico durante il ciclo giornaliero. La regolazione dell’orario avviene tramite rotazione manuale del quadrante, mentre un selettore frontale consente tre modalità operative: funzionamento continuo ON, funzionamento automatico programmato o spegnimento permanente.

Dal punto di vista elettrico, il dispositivo dispone di classe di isolamento II e grado di protezione IP20, risultando idoneo per installazioni in ambienti protetti o all’interno di quadri elettrici. La precisione di funzionamento è pari a ±1 secondo al giorno a 23°C, mentre la riserva di carica di 150 ore consente il mantenimento della programmazione anche in assenza temporanea di alimentazione. Il collegamento elettrico prevede morsetti dedicati per alimentazione e carico, con possibilità di configurazione del contatto normalmente aperto o normalmente chiuso a seconda delle esigenze applicative.

Caratteristiche tecniche principali:

• Alimentazione: 110/230V AC – 50/60 Hz

• Tipo programmazione: quadrante meccanico a cavalieri

• Tempo minimo di intervento: 15 minuti

• Contatto: 1 contatto in scambio (NO/NC)

• Portata contatto: 16(4)A / 250V

• Precisione: ±1 s/giorno a 23°C

• Classe di isolamento: II

• Grado di protezione: IP20

• Riserva di carica: 150 ore

• Installazione: parete o guida DIN
