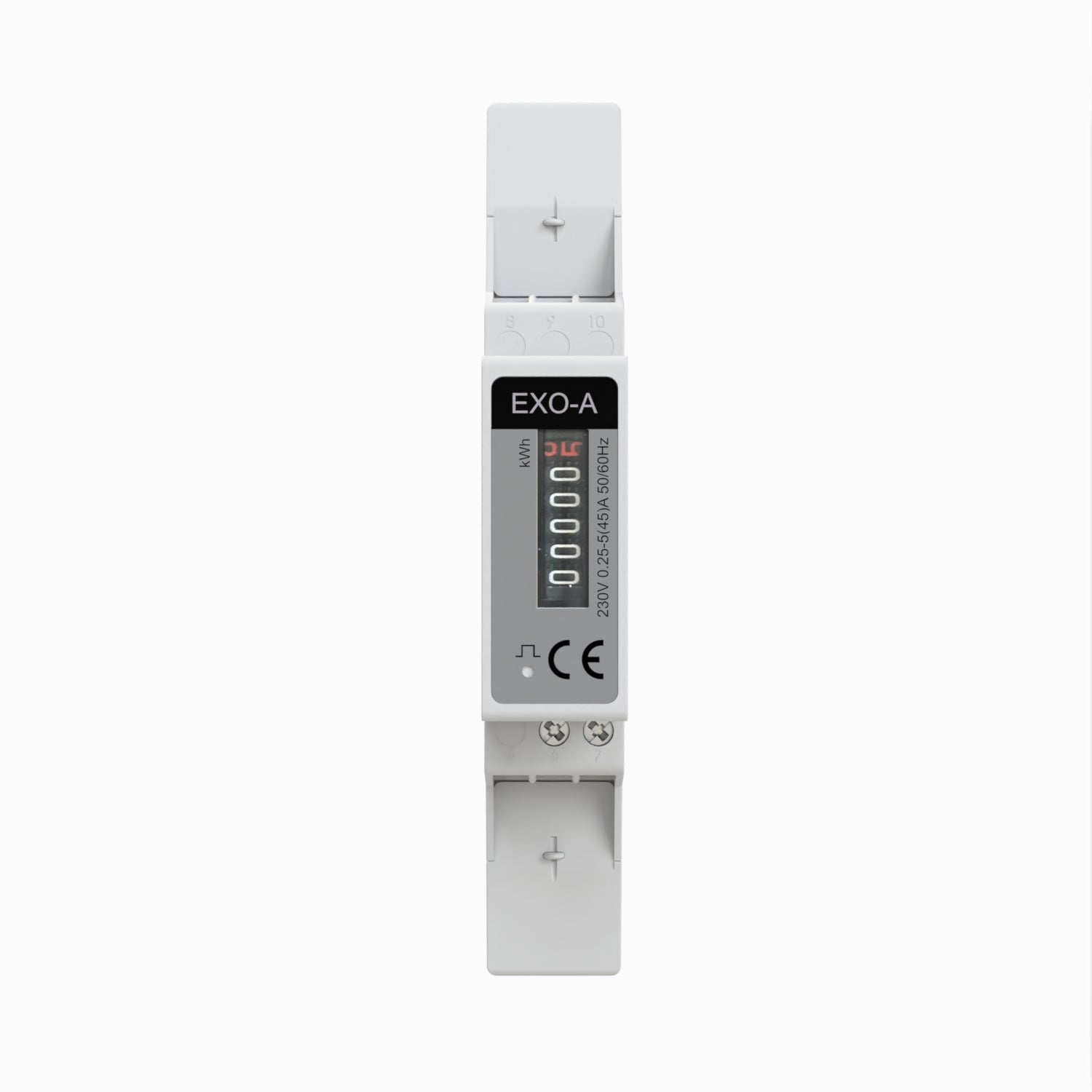

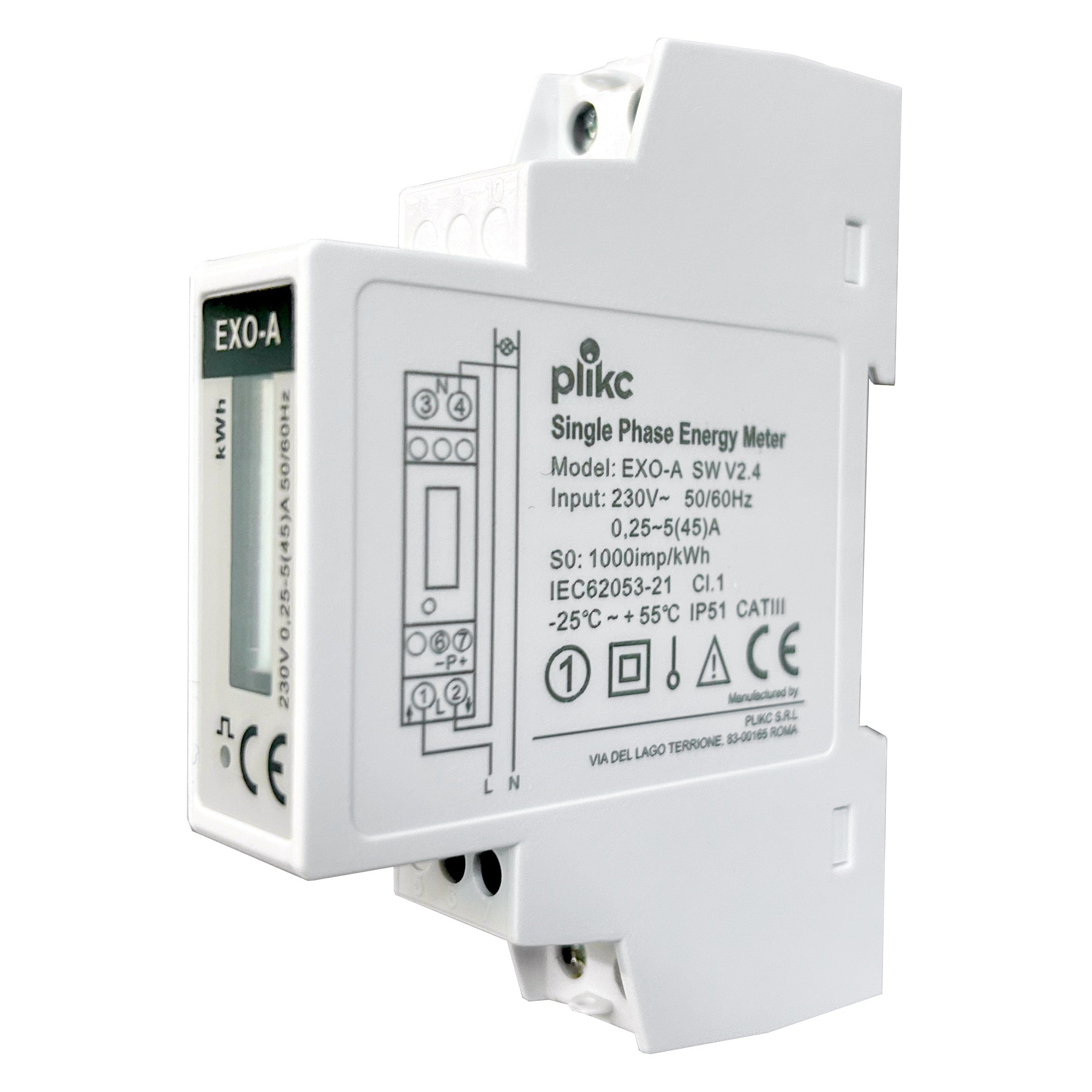

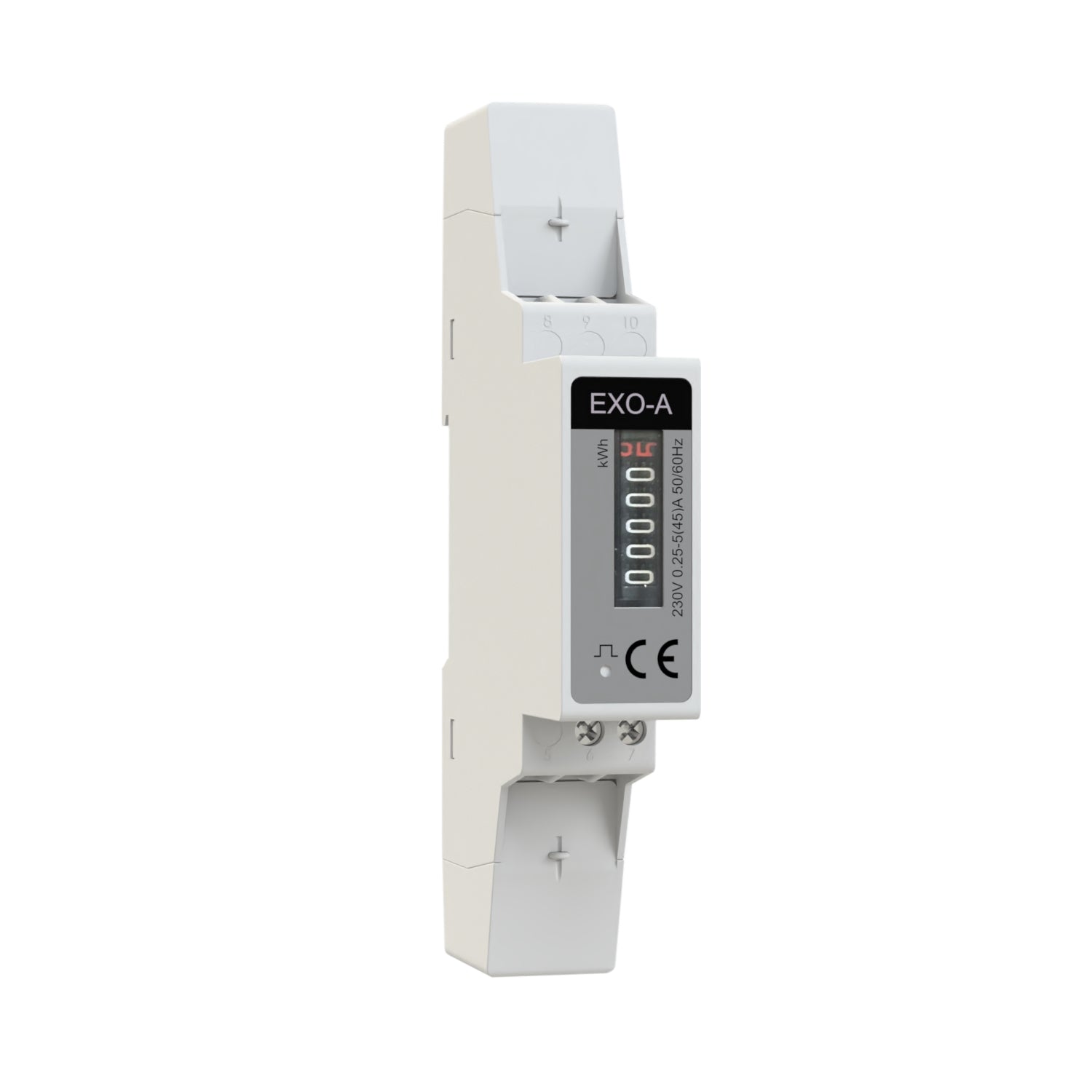

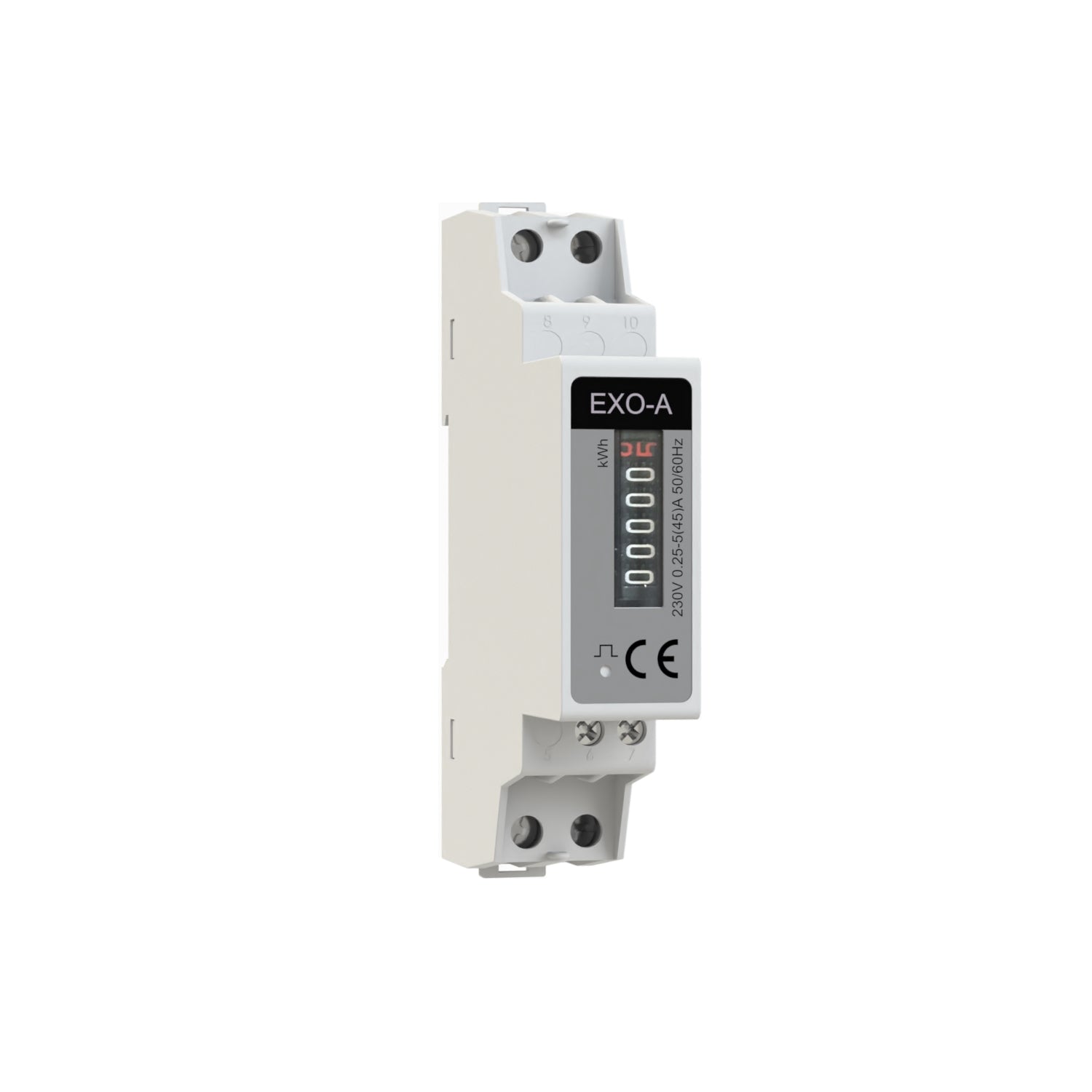

Plikc EXO-A è un contatore di energia elettrica monofase meccanico a 6 cifre (5+1), compatto e installabile su guida DIN in un solo modulo. È progettato per misurare il consumo di energia attiva in kWh su reti monofase 220/230 V AC, 50/60 Hz, con corrente massima fino a 45 A.

Grazie alle dimensioni ridotte e al montaggio su guida DIN, è adatto sia ad applicazioni civili sia industriali, dove è necessario monitorare in modo semplice e immediato i consumi elettrici.

Il contatore è dotato di lettura meccanica 5+1 cifre: le cinque cifre nere indicano i kWh interi, mentre la cifra rossa indica il decimale. La lettura massima è pari a 99.999,9 kWh. Sul pannello frontale è inoltre presente un LED che lampeggia in funzione dell’energia consumata: all’aumentare della frequenza di lampeggio aumenta il consumo rilevato.

Il dispositivo dispone inoltre di una uscita a impulsi sui morsetti 6 e 7, completamente separata dal circuito interno, che genera impulsi proporzionali all’energia misurata, con costante di 1000 impulsi/kWh. Questa uscita può essere utilizzata per test, letture remote o integrazione con sistemi esterni di monitoraggio.

L’uscita a impulsi è di tipo passivo a transistor e richiede una sorgente esterna in corrente continua compresa tra 5 e 27 V DC, con corrente massima di ingresso di 27 mA. Per il corretto collegamento è necessario rispettare la polarità prevista: morsetto 7 = anodo, morsetto 6 = catodo/segnale.

Caratteristiche principali:

• alimentazione: 220/230 V AC
• corrente nominale: 5 A
• corrente massima: 45 A
• frequenza: 50/60 Hz
• misura energia attiva: kWh
• lettura: 6 cifre meccaniche (5+1)
• lettura massima: 99.999,9 kWh
• uscita impulsi: 1000 imp/kWh
• uscita impulsi esterna: 5-27 V DC, max 27 mA

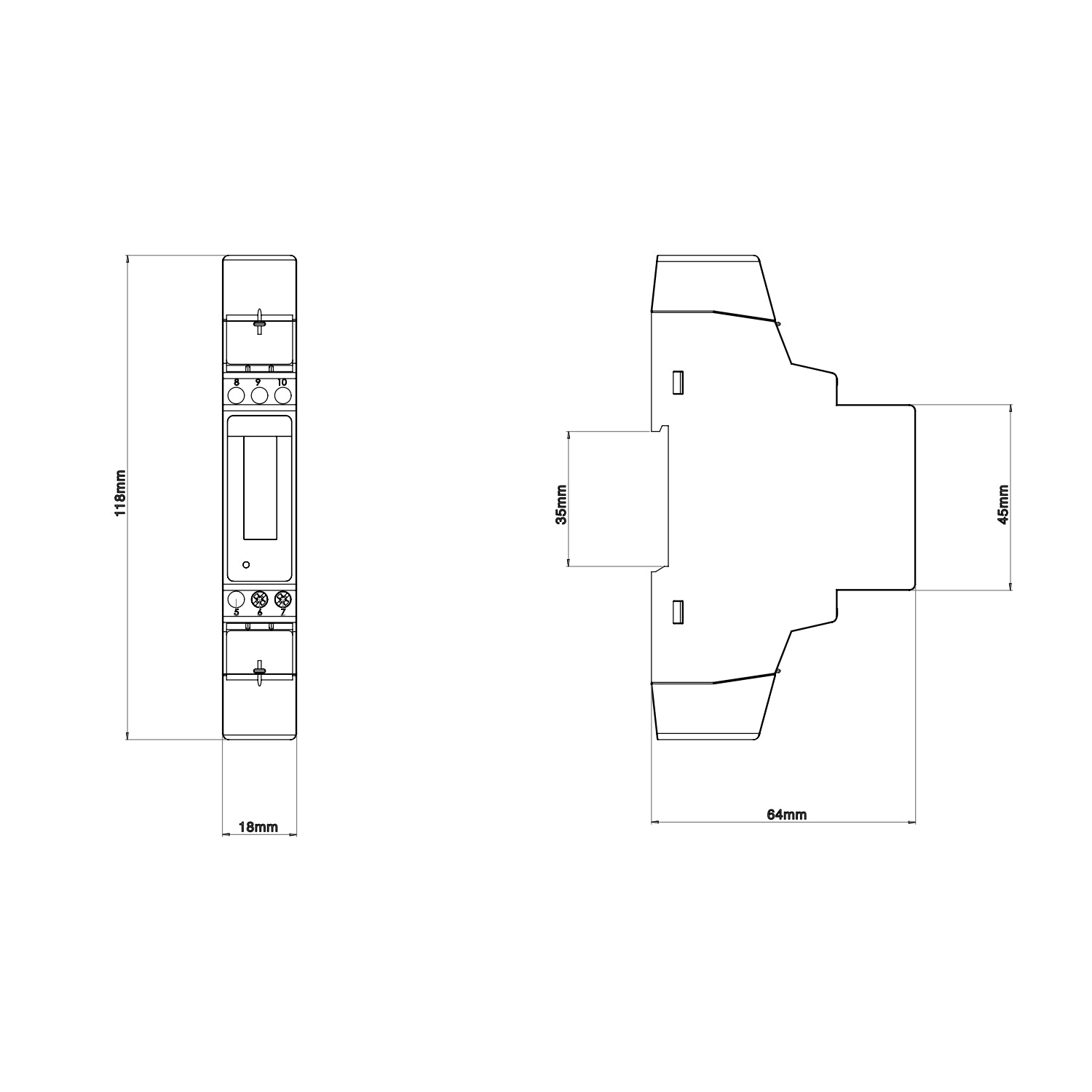

• montaggio: 1 modulo DIN, guida TH-35
• grado di protezione: IP51
• classe di isolamento: II
• temperatura di esercizio: da -25 °C a +55 °C
• certificazioni indicate nel manuale: CE, RoHS, IEC 62053-21, EN 50470-1/3 (MID).
