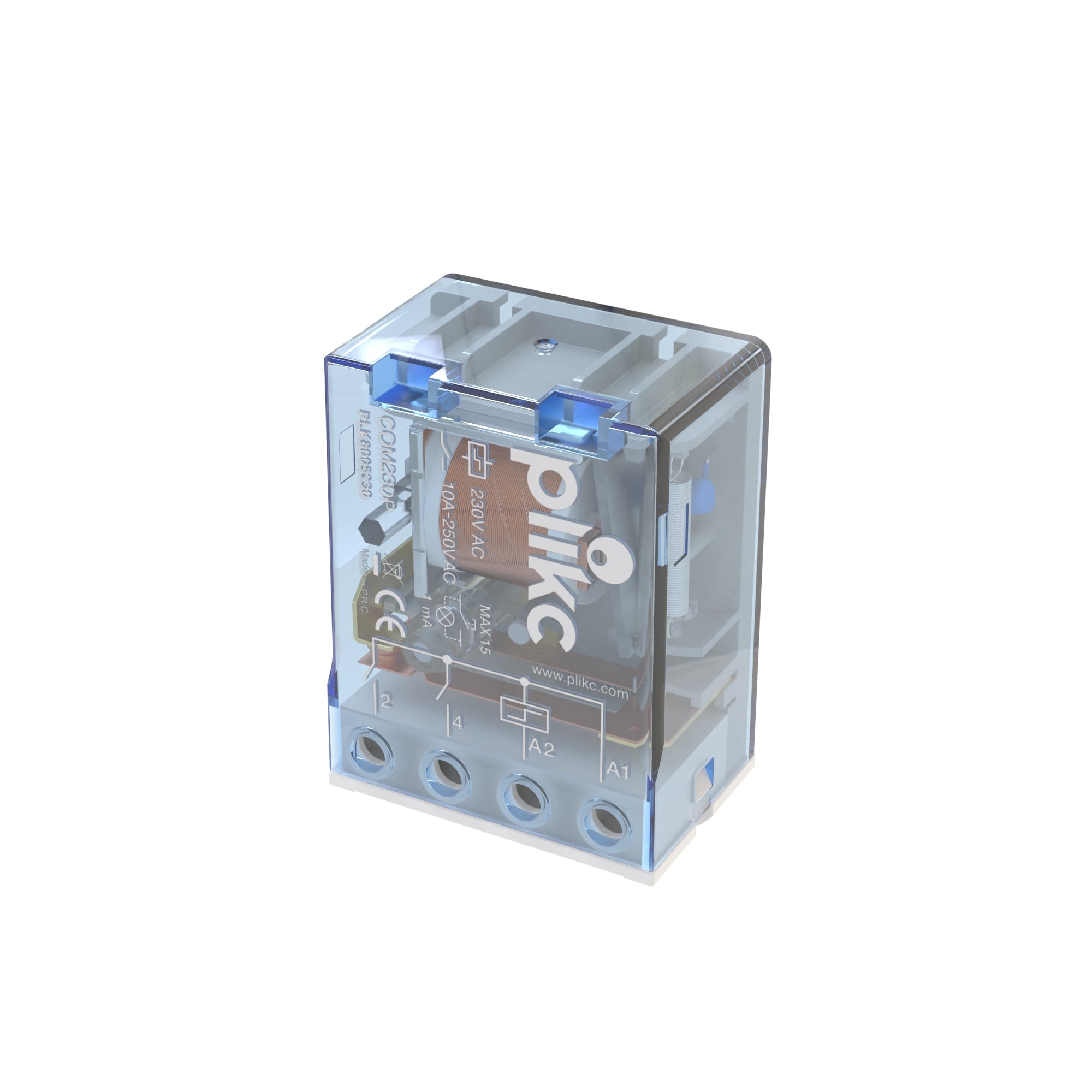

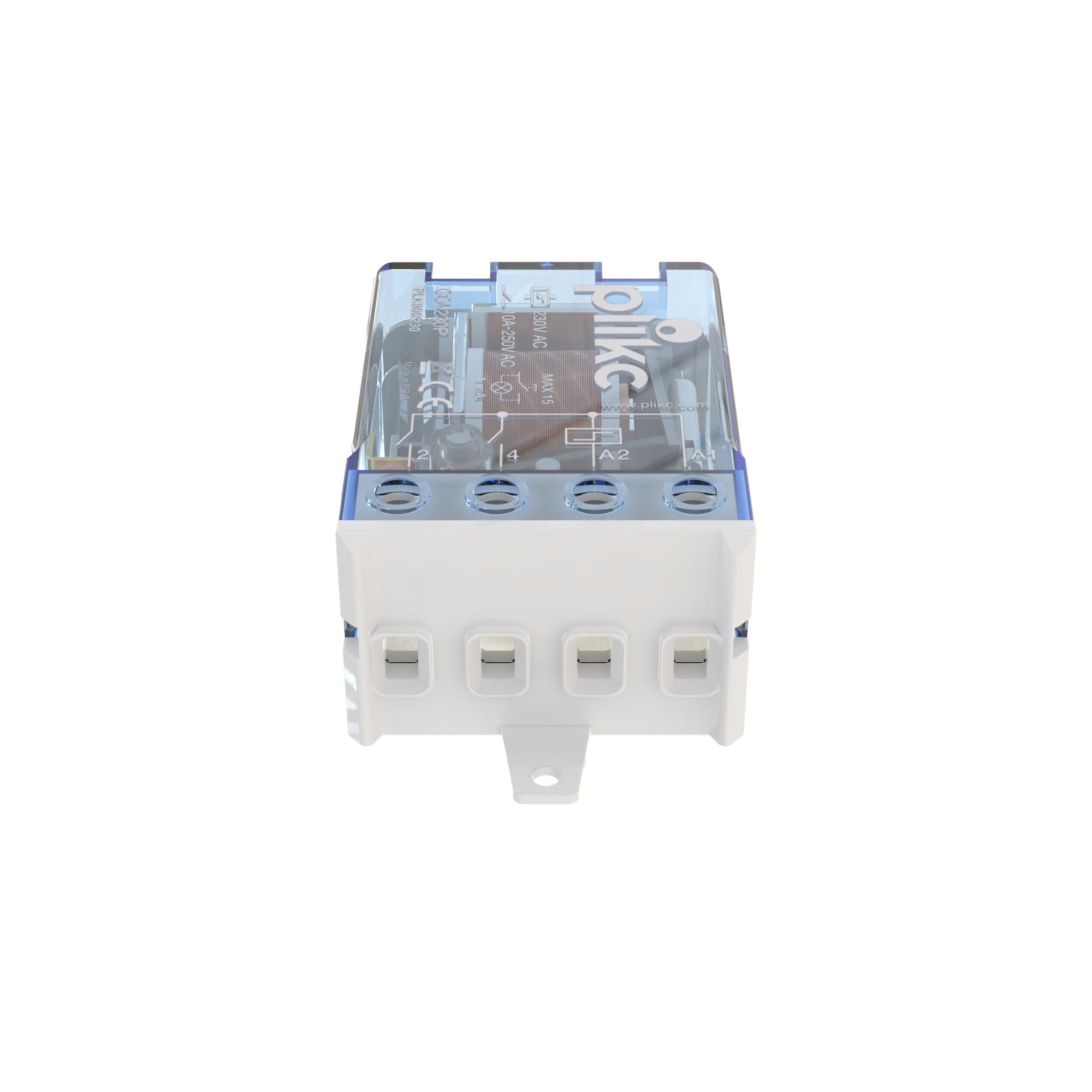

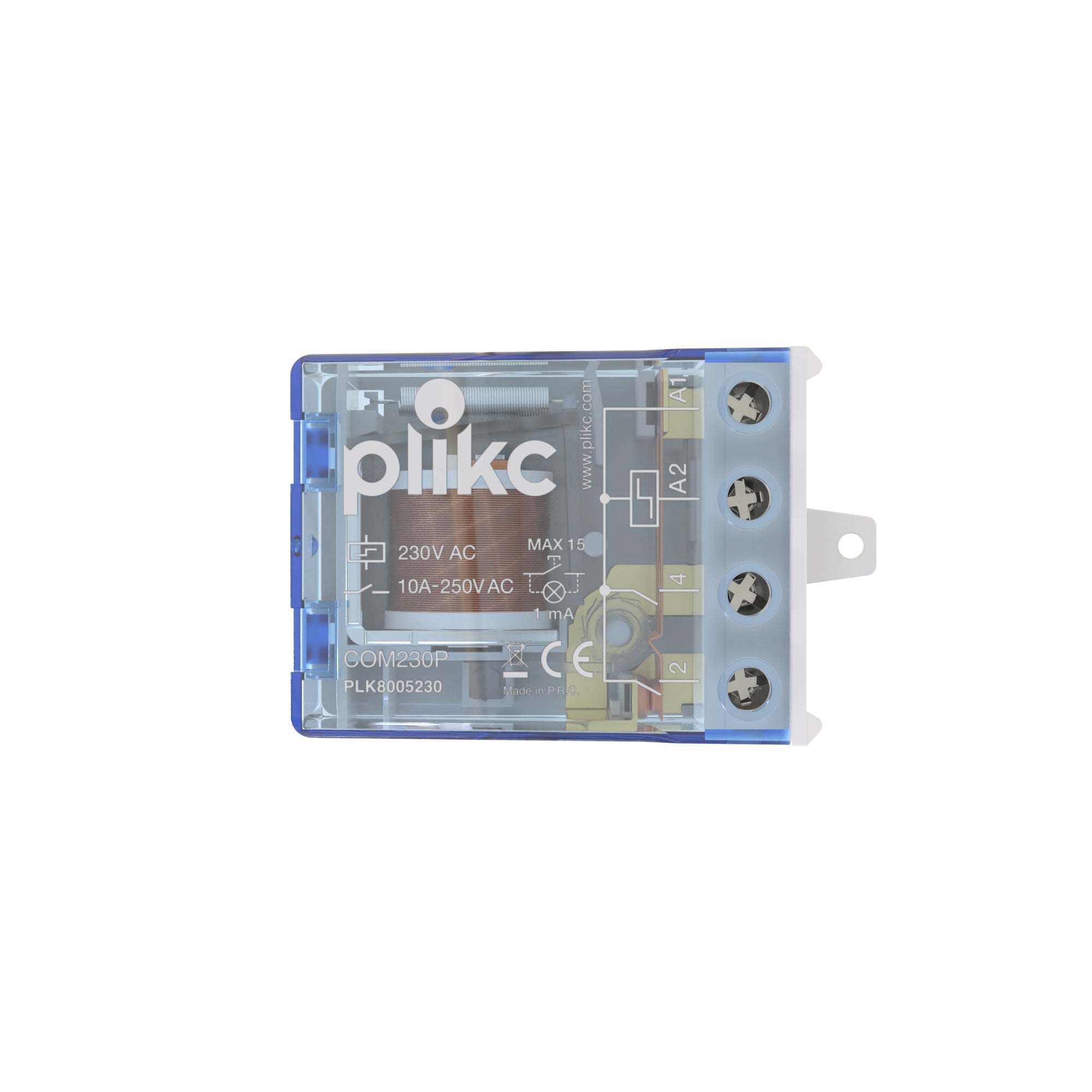

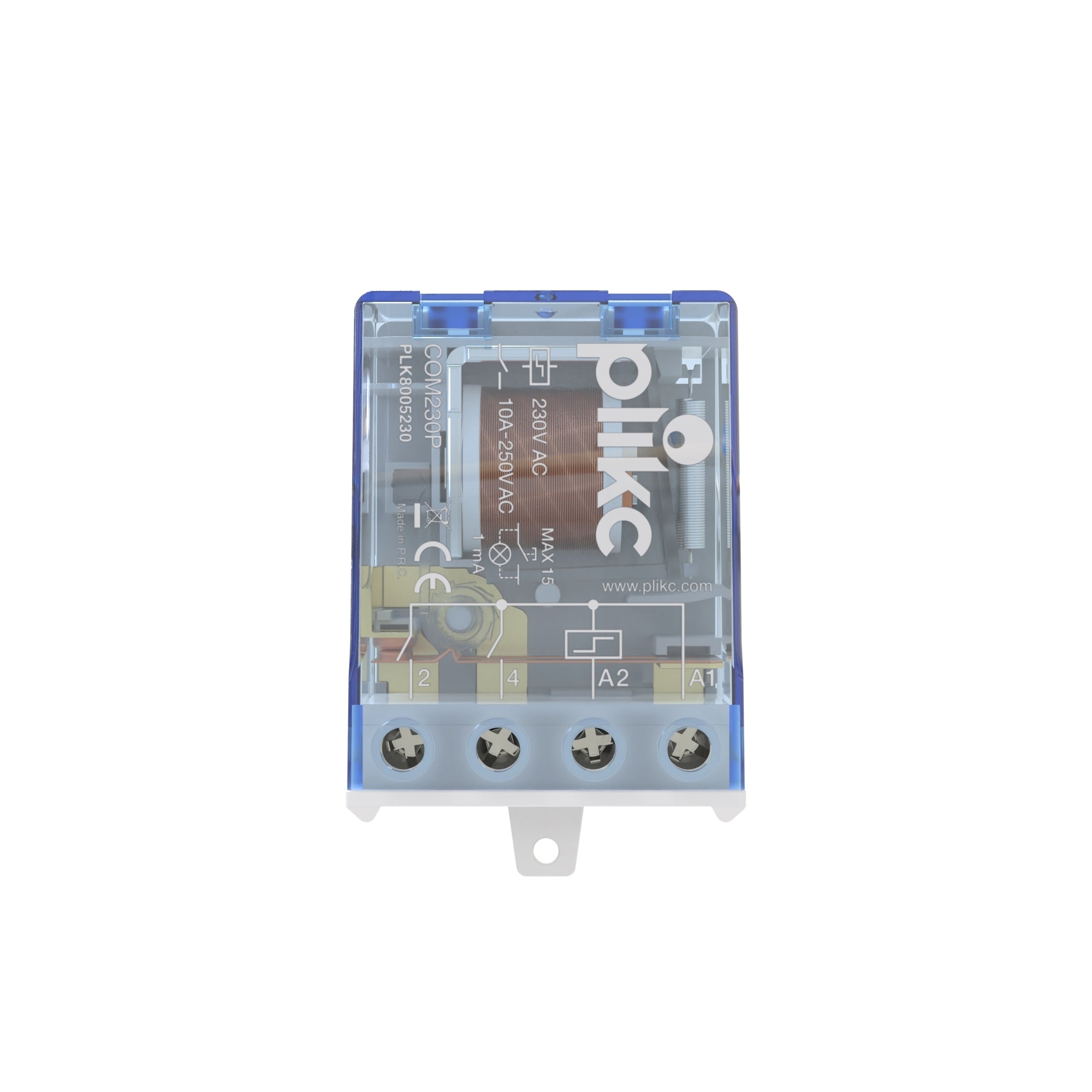

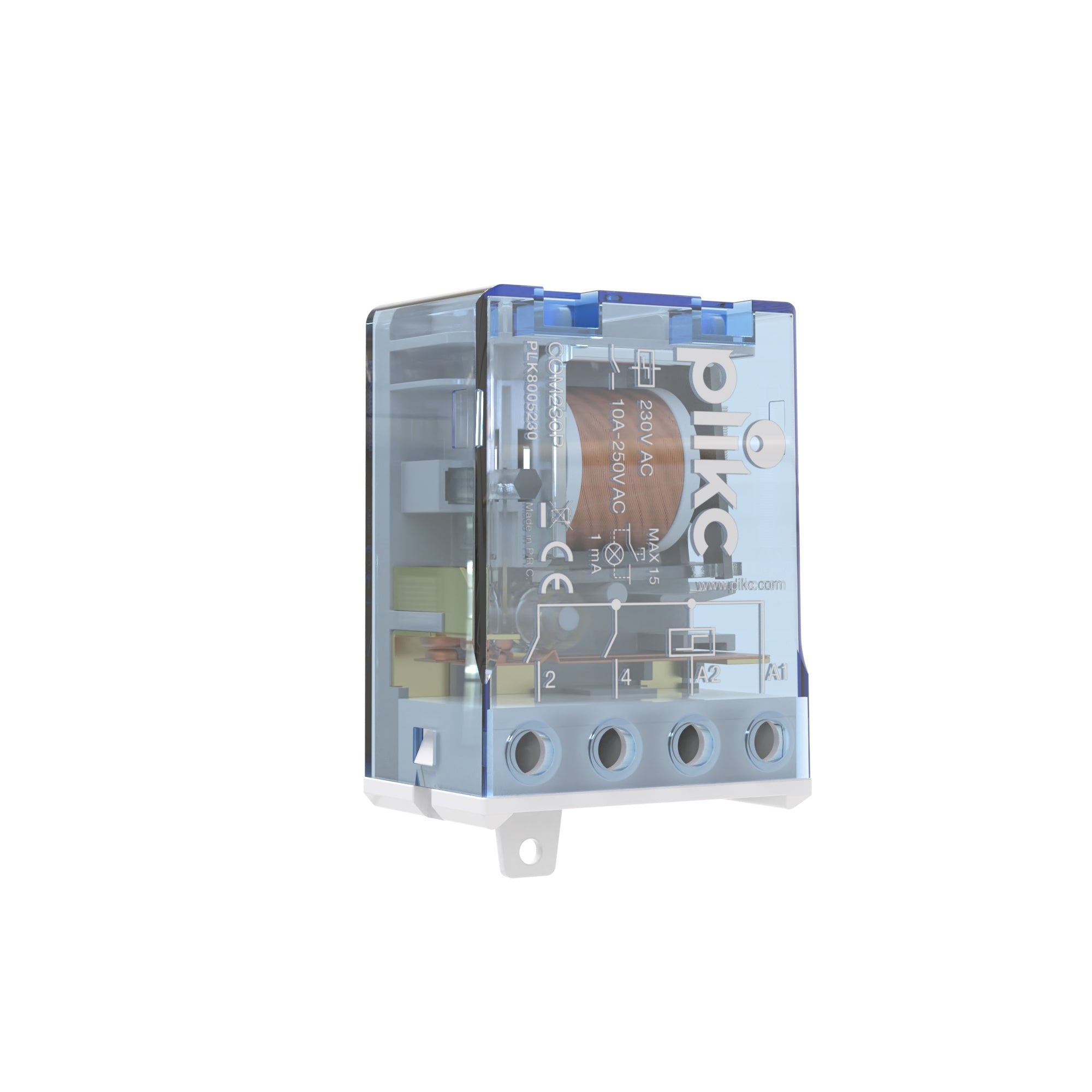

Relè commutatore sequenziale a 4 stati con logica passo-passo (bistabile), progettato per applicazioni di comando e automazione su linea a 230Vac.

Il dispositivo integra una bobina di eccitazione alimentata direttamente a 230Vac e un sistema di commutazione elettromeccanico con memoria di stato: ogni impulso di comando genera l’avanzamento della sequenza interna, mantenendo la posizione raggiunta anche in assenza di alimentazione.

La funzione “4 sequenze” consente la gestione ciclica di quattro stati distinti, rendendo il relè idoneo per applicazioni a logica sequenziale senza necessità di elettronica aggiuntiva o controllori esterni.

Caratteristiche tecniche:

• Alimentazione bobina: 230Vac 50/60Hz
• Tipologia: relè bistabile a impulsi (passo-passo)
• Logica di funzionamento: sequenziale a 4 stati
• Contatti: 2 x NO (normalmente aperti)
• Configurazione contatti: commutazione sincronizzata su sequenza
• Portata contatti: 10A a 250Vac (carico resistivo)
• Isolamento: elettromeccanico tra circuito di comando e circuito di potenza
• Grado di protezione: IP20

Installazione prevista in ambienti protetti (IP20), con cablaggio su linea fase/neutro e comando tramite impulso di tensione sulla bobina.
